FreeCAD — это приложение для трёхмерного моделирования. ПО разработано в целях инженерного проектирования в машиностроительной области. Адаптировано для создания 3D моделей крупных объектов. Обладает высокой точностью. Пользователю доступно отслеживание истории построений и внесение правок. На этой странице можно скачать Free CAD на русском языке.
| Лицензия | Бесплатная |
| ОС | Windows 7 и выше |
| Язык интерфейса | Русский, английский |
| Разработка | FreeCAD |
| Разновидность программы | Для чертежей, САПР-3D |
Особенности программы
Приложение для ПК содержит инструменты создания моделей, экспорта и вывода на печать 3D или на обработку на станках ЧПУ. Кроме этого, пользователь может выполнять рисунки 2D, проводить анализ элементов, извлекать данные в целях оценки ведомости материалов.
Возможности параметрической среды достаточно широки:
- используются единицы измерения километры/дюймы/микроны/футы отдельно и в любых комбинациях;
- есть совместимость с типами файлов OBJ, DXF, STL, OFF, OpenSCAD CSG, STEP, DWG, NASTRAN, IGES, STL, SVG, SHP, DAE, IFC, VRML;
- имеется редактор для эскизов в 2D на базе параметрических условий

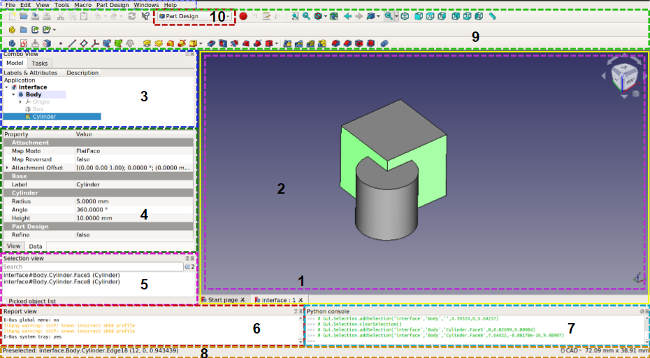

Перед началом работы с приложением на компьютере, нужно бесплатно скачать FreeCAD для Windows. После загрузки потребуется изучить интерфейс:
- в главном виде находятся окна с рубриками, которые отображают различные документы и объекты;
- дерево проекта отображает иерархию пользовательских действий, может показывать панель активных задач;
- в редакторе свойств изучаются и просматриваются свойства выделенных элементов;
- в виде выделения отображаются грани, ребра, вершины;
- окошко вывода Python/Отчёт показывает предупреждения и сбои в работе программы;
- в строчке состояния можно увидеть подсказки и сообщения;
- рабочие инструменты расположены в отдельной панели;
- верстаки меняются одноименным переключателем;
- в стандартном меню содержатся базовые операции приложения.

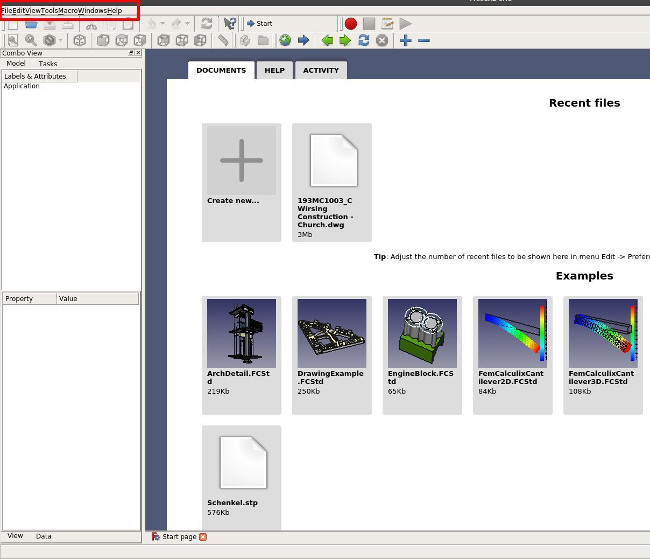

Открыв стартовую страницу, вы можете выбрать и запустить последние файлы, открыть наиболее часто используемые верстаки и даже ознакомиться с новостями сферы FreeCAD. Вид рабочего стола изменяется в настройках согласно личным предпочтениям.
Краткий обзор
Концептуально интерфейс программы делится на верстаки каждый из которых является набором инструментов, адаптированных к конкретной задаче. Можно работать с сетками, 2-мерными объектами, эскизами. Если пользователю требуется несколько верстаков, каждый настраивается — добавляются/деактивируются инструменты. В некоторых случаях добавляются макросы. Самые популярные наборы инструментов — PartDesign/Part.
Навигация осуществляется в нескольких режимах. При этом меняется способ работы компьютерной мышкой с объектами, в том числе по типу тачпада. В меню Вида выбираются стандартные положения — снизу, сверху, спереди с помощью горячих клавиш или кликов ПКМ на пустом поле.
Учитывая, что сама программа достаточно сложна для новичков, следует помнить о дружелюбном сообществе форумчан FreeCAD, которые нередко подсказывают оптимальные решения проблем. Базовые понятия изложены в справочных материалах к программе. Чтобы почитать развёрнутую информацию разработчиков, рекомендуется посетить официальный сайт FreeCAD.
